JB-QB-IFP100火災報警控制器
JB-QB-IFP100火災報警控制器（聯動型）（以下簡稱IFP100）是我公司依據國家標準GB4717-2005《火災報警控制器》及國家標準 GB16806-2006《消防聯動控制系統》，開發生產的新一代二總線智能化火災報警控制器?？刂破髯畲笕萘?/font>800點總線設備、8點直控控制盤和40點總線手動控制盤。
IFP100控制器可通過專用的RS485接口配接消防控制器圖形顯示裝置，在中央控制器以外的管理部門可通過消防控制室圖形顯示裝置監視控制器上顯示的全部報警情況。通用的CAN總線接口和標準的MODBUS協議，提供與其他設備靈活的互連方式。
IFP100裝有一塊7寸真彩液晶，分辨率800×480，全中文顯示，可以詳細顯示具體報警的設備類型、位置、時間、日期、地址號等信息，便于操作人員準確、及時和全面掌握報警信息直觀明了。
系統8點直控盤及40點總線手動控制盤均可設置聯動關系。聯動關系簡單、直觀，滿足各類復雜的聯動設置及聯動控制。可隨時隨地修正控制器的邏輯關系，當邏輯輸入錯誤時，可自動提示，十分方便。
功能特點
- 支持800點總線設備，8 點直控控制設備, 40點總線手動控制盤。
- 通信支持Modbus(RS485), Canbus。
- AC220V供電，整機功耗<50W。
- 壁掛安裝。
技術參數
| 功能名稱 | 參數 |
| 主 電 | 220V AC（＋10％、－15％） 50HZ |
| 備 電 | 2×12VDC 10Ah 鉛酸電池 |
| 功 耗 | 整機功耗< 50 W |
| 系統容量 | 4 回路，單回路最多 200 點總線設備，8 點直控控制設備, 40 點總線手動 控制盤 |
| 信息顯示 | 7 寸真彩液晶（火警信息、監管信息、故障信息、聯動信息、屏蔽信息） |
| 歷史記錄 | 內置存儲器，可以記錄火警、監管、故障、聯動、操作事件各 10000 條； 若滿 10000 條后新增的事件會溢出，重要的事件請及時備份 |
| 打印機 | 可打印火警信息、監管信息、故障信息、聯動信息和操作信息 |
| 總繼電器輸出 | 火警繼電器、故障繼電器、可復位繼電器 |
| 通訊接口 | Modbus（RS-485），Canbus |
| 繼電器觸點容量 | 3A@125VAC/30VDC |
| 聲 響 | 揚聲器，四種聲響（火警、聯動、監管、故障），70dB -100dB |
| 安裝方式 | 壁掛 |
| 工作溫度 | 0~45℃ |
| 工作濕度 | <95%RH 不結露 |
外形尺寸

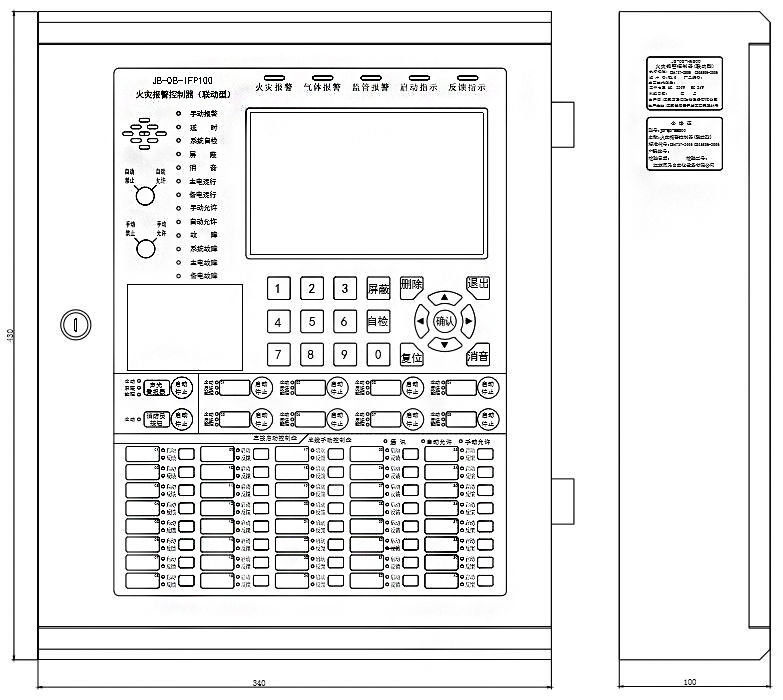

控制器的柜體尺寸：430mm×340mm×100mm，外觀示意圖如圖 所示
